一、系統簡介
高壓風是煤礦井下掘進設備和選煤設備的重要?jiǎng)恿υ矗L(fēng)壓的穩定是設備高效、安全運行的重要保證。氣壓過低，會造成設備不能正常工作；氣壓過高，則會造成輸氣管道破裂漏氣和用氣設備不安全。因空氣壓縮機的工作方式屬連續性工作，而用氣設備屬間歇、時段性工作，要保證供氣設備穩定供氣，空氣壓縮機需要連續運行。一般采用多臺并行工作，造成空氣壓縮機用電量和維修費用的增大，導致能源浪費，同時，過高的風壓極易造成管路損壞，帶來極大的安全隱患。采用空氣壓縮機自動監控系統對管道壓力、空壓機實現了自動調節、閉環控制，保證了用氣設備穩定供氣，確?，F(xiàn)場設備、輸氣管道的運行安全和人員安全。
采用先進的工業計算機、可編程控制器、智能儀表、數據通信技術以及各種智能傳感器組成了集散型自動化控制系統，實現了集中控制與分散控制相結合?？刂葡到y(tǒng)由管理層、操作層、控制層和現場設備四大層次組成。管理層和操作層采用雙機熱備和雙通信冗余技術，采用設備網、工業冗余以太網、局域網和Modbus485網的通信方式形成了管理控制一體化的網絡結構。管理層向上與企業管理站組成高速局域網，為管理者提供決策信息。
二、系統功能
1、 數據采集顯示功能
1）實時采集顯示壓風機各級汽缸壓力、各級汽缸溫度、各級冷卻水溫度、潤滑油溫度、排氣壓力、排氣溫度、各軸承軸溫等工況參數和曲線。
2）監控冷卻水系統、潤滑系統運轉情況，監測壓力、流量數據和曲線。
3）實時采集顯示電機運行三相電壓、電流、有功功率、無功功率、功率因數等電參數和曲線。
4）實時顯示斷路器、風機開停等開關量數據和狀態。
5）實時顯示風機、電機的各種報警信息。
2、 保護功能
1）電機保護：具有過流、速斷、過壓、欠壓、過溫、短路、輸入缺相、電機過熱、堵轉、欠載、長啟動、電機缺相、接地故障、PT斷線告警等保護功能。
2）壓風機保護：具有斷水及斷油保護，過溫保護。
3）系統保護：具有通訊故障、防止誤操作、非法操作保護功能。
4）超限和故障數據自動監測報警，有動畫圖象、文字窗口、聲音提示。
3、 控制功能
1）本地控制：可以進行本地手動控制；可以通過監控主站可實現本地遙控操作。
2）遠程控制：具有權限的用戶可通過工業以太網實現遠程控制操作。
3）遠程整定：具有權限的用戶可遠程整定風機的各項運行定值。
4）定時切換和故障自動切換功能：可編程設定定時切換和故障自動切換功能。
5）優先級控制：具有手動—電動—自動—遠程控制不同優先級順序設置和閉鎖；遠程控制失靈時，系統能自動轉入自動控制。
6）具有檢修控制和保護模式。
4、 歷史數據查詢功能
1）可查詢統計歷史開停記錄、歷史報警及故障事件記錄、用戶操作記錄、整定記錄。
2）可查詢風機歷史運行工況參數、電機歷史運行電參數。
3）可調用查詢故障跳閘時的自動在線錄波。
5、 多級用戶權限及網絡安全
1）可設置不同的用戶的查看、操作設置、整定權限。
2）可設置不同的用戶接收報警內容。
3）具有遠程控制權限的用戶客戶端控制，防止非法控制操作。
4）采用多級密碼校驗，防止非法用戶的惡意操作。
6、 網絡功能
1）提供數字化信息平臺通訊接口，實現系統的數據共享。
2）提供WEB服務器，可遠程瀏覽查詢風機運行的各項實時數據。
3）具有網絡自診斷和自恢復功能。
7、 系統自檢測和冗錯功能
1）節點設備通訊失敗、設備工作異常告警。
2）雙機熱備、備用機工作告警。
3）自動屏蔽用戶的非法操作、誤操作。
三、系統特點
1）根據用氣的高峰期和低谷時段自動開?？諌簷C(jī)數量，合理調整供氣量，滿足用氣設備的需要；節能效果明顯提高。
2）對設備進行信息化管理，使設備運行在最佳狀態，提高設備的運行效率，減少維護量。
3）壓風機房實現無人值守全自動化運行.
4）PLC主站能與每臺壓風機操作面板上的PLC進行數據通信，實現聯動控制。
5）具備對進線柜等各壓風機的配電柜進行操作功能，并可檢測各開關柜上的電流、電壓。
6）操作簡單宜學，使用鼠標即可完成全部操作，非專業人員短期培訓即可熟練本系統操作。

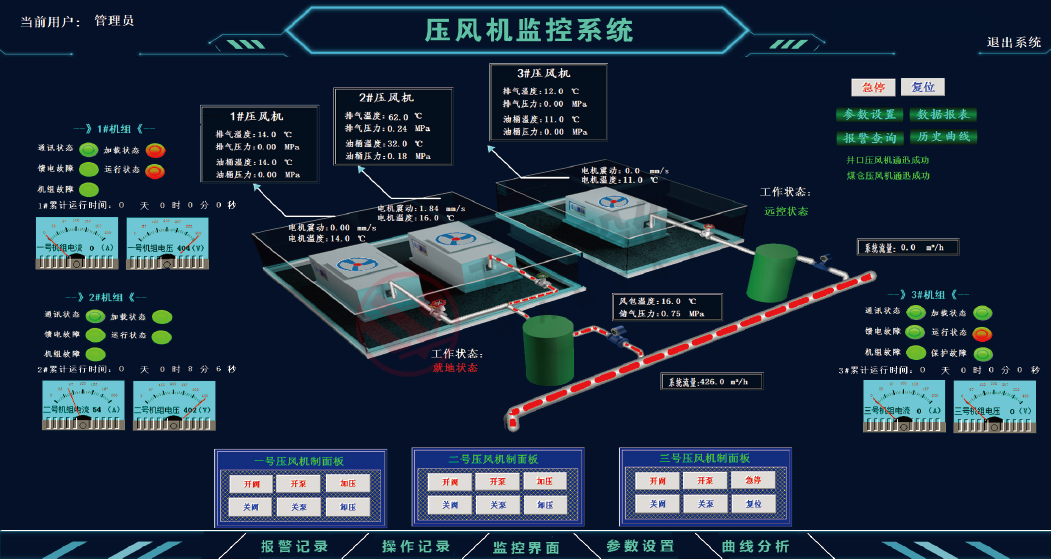

7）模擬動畫實時仿真監控壓風機房的內/外部運行狀態，有圖表、曲線等多種顯示壓風機的運行參數和運行趨勢。
8）所有產品均為工業級設計，抗干擾能力強，滿足現場工業環境使用要求。
9）開放式協議接口，可接入礦井工業以太網，實現數據共享和遠程操作。
